豎吊鋼板起重鉗使用、維護保養要求

作者：辰力小編????來源：辰力鋼板起重鉗官網???發布時間：2020-05-28 08:56:34????瀏覽量：256

1 產品性能特點

1.1豎吊鋼板起重鉗（以下簡稱豎鉗），采用低合金高強度結構鋼制造并熱處理而成。豎鉗具有萬向吊環，使用范圍廣、安全和靈活等特點。

1.2（1～5）t的豎鉗試驗載荷為2倍極限工作載荷，破斷載荷為4倍極限工作載荷；（8～16）t的豎鉗試驗載荷為1.5倍極限工作載荷，破斷載荷為3倍極限工作載荷。

1.3本豎鉗只使用于鋼板的垂直吊裝。

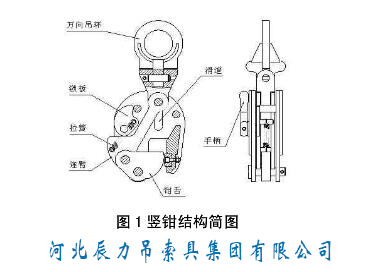

2 豎鉗結構簡圖見圖1

3 吊裝形式

豎鉗的吊裝形式見圖2垂直吊裝（注意豎鉗卡鋼板位置應對稱）、圖3吊裝H型鋼、圖4吊裝圓桶（卷板）、圖5附加橫梁的吊裝、圖6雙肢吊裝、圖7工字鋼吊裝、圖8三點吊裝（注意重心位置）。
豎吊鋼板起重鉗吊裝形式

4 使用方法和注意事項

4.1 當吊裝處厚度超出豎鉗的適用范圍時應更換豎鉗，嚴禁超載使用。

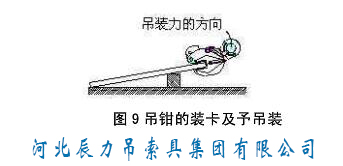

4.2 搬動豎鉗的手柄使鎖板推動連臂，這時鉗舌在連臂限制下處于***大開口。推動豎鉗使鋼板插入到豎鉗的鉗口直至底部，然后搬回手柄使豎鉗的鉗舌夾緊鋼板見圖9。
吊鉗的裝卡及予吊裝

4.3 操作完成后檢查單只豎鉗是否在鋼板的重心位置，兩只豎鉗是否對稱放置，若放置位置不合理則需重新安裝豎鉗，檢查鋼板是否插入到豎鉗底面等，然后方可起吊。

4.4 當雙肢索具連接兩只吊鉗起吊同一塊鋼板時，有萬向吊環式的頂角不超過60°，無萬向吊環式的頂角不超過30°。而且兩只吊鉗的***大起重載荷，不得超過單只的1.5倍。

4.5 豎鉗起吊鋼板一次僅能吊一塊鋼板。

4.6 在使用過程中禁止發生下列情況。

4.6.1吊起鋼板后如有嚴重的傾斜時，應重新安裝豎鉗。

4.6.2豎鉗安裝時鋼板沒頂到豎鉗的底部，致使豎鉗吊起鋼板后僅卡住部分鋼板如圖10所示。

4.7 起吊過程中，嚴禁吊運的鋼板受到碰撞和沖擊。

4.8 吊運過程應盡量平穩，下面嚴禁站人或在物品上面通過。

4.9 標識丟失后應及時補上，避免用錯。

4.10 鋼板的被吊部位表面不允許有油污。

4.11 存放地點應防止生銹及對豎鉗漆表面的損壞。長期不用時應在各活動部位涂以油脂，其余部位涂漆。

4.12 被吊鋼板的表面硬度不得大于HB220。豎鉗不適用于不銹鋼板的吊裝。

4.13 用戶不得隨意更改豎鉗的結構。

5 報廢標準

出現下列情況之一，應更換部件或報廢。

5.1 鉗牙和支撐臺的磨損高度達原高度的1***時，應更換部件或報廢；

5.2 鉗牙有兩齒崩刃或一個齒斷裂時，應更換部件或報廢；

5.3 鉗軸的磨損量達原直徑的2.5%時，應更換部件或報廢；

5.4 鉗軸或鉗體變形達原尺寸的1.5%，應更換部件或報廢；

5.5 豎鉗整體活動不靈活，經過各滑動部位加潤滑油后任然不靈活時，應更換部件或報廢。
